外螺紋角式針型閥J24W
欄目：業界資訊 發布時間：2021-10-12
外螺紋角式針型閥,J24W/H外螺紋角式針型閥是一種可以精確調整的閥門用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是針型閥
外螺紋角式針型閥J24W
外螺紋角式針型閥,J24W/H外螺紋角式針型閥是一種可以精確調整的閥門用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是針型閥，儀表針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。
外螺紋角式針型閥型號規格J24W-6.4MPa J24W-10MPa
外螺紋角式針型閥,J24W/H外螺紋角式針型閥是一種可以精確調整的閥門用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是針型閥，儀表針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。
|
|
外螺紋角式針型閥 |
|
J24W/H |
|
|
手動 |
|
螺紋,卡套 |
|
|
熱鍛壓閥體 |
|
錐面密封 |
|
|
1.6MPa-32.0MPa |
|
DN3-25 |
|
|
碳鋼,不銹鋼等 |
|
承質品牌 |

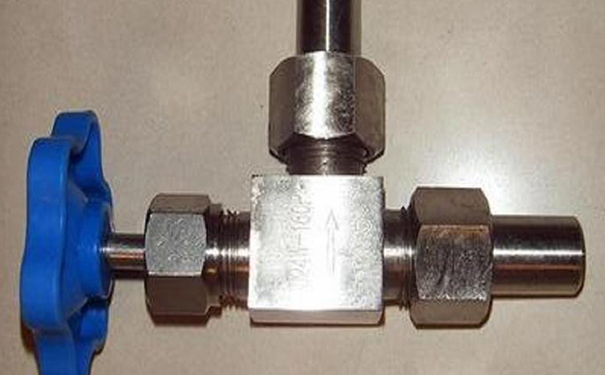

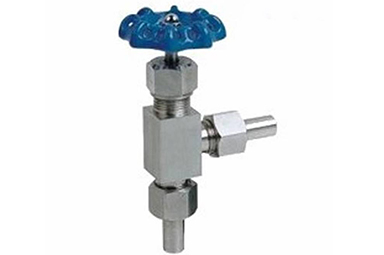

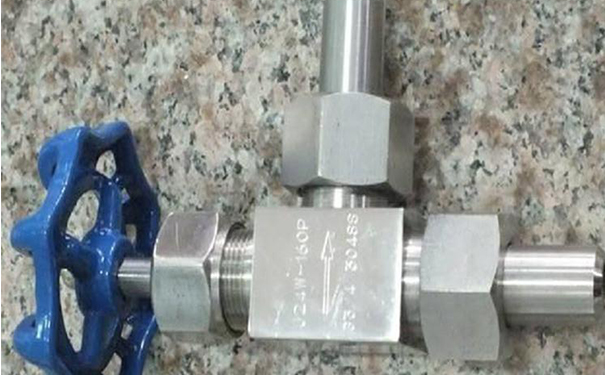

外螺紋角式針型閥,J24W/H外螺紋角式針型閥實物圖
外螺紋角式針型閥,J24W/H外螺紋角式針型閥應用規范
2、連接形式：對焊式管接頭；內螺紋連接
3、結構特征：錐面密封；浮動閥瓣;直角式通道
4、閥門檢驗和試驗：GB/T
5、材料：碳鋼按GB/T
外螺紋角式針型閥,J24W/H外螺紋角式針型閥主要零件材料
| 零件名稱Part name | 閥體、閥蓋Body,Bonnet | 閥桿、閥瓣Stem,Disc | 填料Packing |
| J24W-160P-DN3 | 鉻鎳不銹剛 | 不銹鋼 | PTFE、柔性石墨 |
| J24W-320P-DN6 | 優質碳鋼 | 鉻鎳不銹鋼 | PTFE、柔性石墨 |
外螺紋角式針型閥,J24W/H外螺紋角式針型閥應用規范
| 型號Type | 公稱壓力(MPa) | 試驗壓力PS(MPa) | 工作壓力(MPa) | 工作溫度() | 適用介質 | ||
| 殼體 | 密封（液） | 密封（氣） | |||||
| J24W-160P-DN3 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | P≤200 | 液化石油氣水、油品等 |
| J24W-320P-DN6 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | C≤425 | |
外螺紋角式針型閥,J24W/H外螺紋角式針型閥應用規范

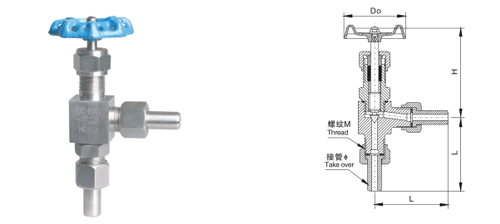

| 型號 | 公稱直徑DN(mm) | 尺寸 | 重量(Kg) | |||||
| L1 | Do | D2 | H | H1 | D1 | |||
| J24W-160P-DN3 | 3 | 80 | 65 | 159 | 170 | 14 | 3 | 1.0 |
| J24W-320P-DN6 | 6 | 80 | 65 | 159 | 170 | 14 | 6 | 1.0 |
聲明：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的外螺紋角式針型閥J24W性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
· 電話：18717746989
· 郵箱：sales@shczvalve.com
